iJet-8 高速喷射点胶机 -

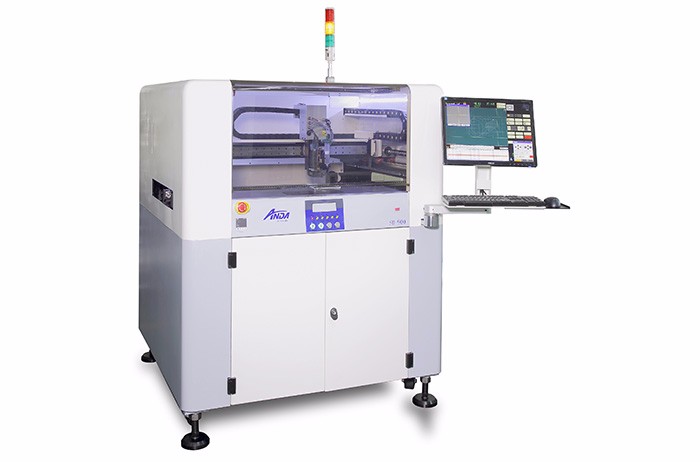

iJet-8 高速喷射点胶机
- 型号iJet-8
- 品牌安达
- 尺寸1200L 1270W 1600H (mm)
- 应用SMT底部填充、元件封装、点锡膏、lens
东莞市安达自动化，专业研发生产全自动高速喷射点胶机，主要采用非接触式喷射阀点胶，在线点胶，是国内点胶机的领导品牌，非常多的世界500强使用我们的设备。
SMT底部填充、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等
ANDA 作为国内点胶系统、喷射技术及表面涂覆的先行者，自主研发了一系列的精密点胶与表面涂覆系统，广泛应用于SMT和PCB组装、半导体封装、LED封装机电组装、平板显示器组装等，还可替代新能源应用及生命科学、军工产品的点胶与涂覆，是精密点胶、填充与涂覆的首选合作伙伴。
iJet-8 系列点胶填充系统，具有精密、高速点胶与填充的特点，采用喷射式定量供料，工作时无需Z轴升降，突破了传统的接触式点胶方式，解决了拉尖、胶量不均匀、伤及元件与产品等缺陷。大大提高了工作效率与产品品质。配备了强大的功能模块，应用灵活，是精密点胶与填充的首选设备
产品特点
>采用电脑控制，WindowsXP操作系统，故障声光报警及菜单显示
>CCD视觉定位系统
>采用伺服马达+滚珠丝杆驱动
>可任意搭载：喷射阀、螺杆阀、撞针阀、气压阀
>阀体自动恒温系统，确保涂料的流动性一致
>配备多功能校准平台，可校准胶阀、相机、激光尺、气压的位置及精度，配备胶阀自动清理装置
>可直接导入任何品牌的贴片文件，工件变形后可自动校准Z轴高度
>可选配工件加热系统，增强底部填充时涂料的流动性
>可选配大容量供料系统，减少添加或更换涂料的频率，涂料容量自动检测
>可选配双轨道系统，不用等待进出板时间，大大提高工作效率
>可选配倾斜旋转系统，胶阀可自动倾斜35°，360°旋转
| 功能配置 | 技术参数及说明 |
| 整体式机架 | 1200L 1270W 1600H (mm) |
| 全电脑控制 | 专用工业电脑 |
| CCD视觉定位 | 自动校准运行精度 |
| 输送轨道 | 配高温皮带输送 3段停板模式 |
| 步进马达输送 | 20m/min |
| 自动调幅 | 单轨道：50～450mm |
| 双轨道：50～200mm 2套 | |
| X、Y、Z驱动方式 | 伺服马达 |
| 最高速度 | 1000mm/S |
| 重复精度 | 0.02mm |
| 点胶行程 | X=350mm Y=450mm Z=50mm |
| （带RZ=40mm） | |
| 可搭载胶阀数量 | 1套 |
| 阀体加热 | 室温～80℃±3℃ |
| 涂料容量 | 30CC |
| 涂料检测 | 自动检测 |
| 阀嘴清洗装置 | 真空清理 |
| 输入气压报警 | 菜单+声光报警 |
| 扫描仪插口 | 232插口 |
| 通讯接口 | SMEMA |
| 编程模式 | 可导入任何贴片机文件或在线视觉编程 |
| 输入电压 | 220V 50～60HZ |
| 气压 | 4kg/cm2 |
| 总功率 | 3kw |
| 总重量 | 680kg |
| 安全标准 | CE |
| 选配项 | |
| 螺杆阀 | 供胶稳定精准，维护方便 |
| 喷射阀（气动式） | 最高点胶速度：200/S，含阀体加热系统 |
| 喷射阀（压电式） | 最高点胶速度：200/S，含阀体加热系统 |
| 工件加热系统 | 等待区上下加热，工作区下加热，室温～150℃±3℃ |
| 双轨道系统 | 无需等待进出时间，提高效率 |
| 激光测高 | 激光自动高度检测，工件变形后可自动校准Z轴高度 |
| 旋转系统+倾斜螺杆阀 | 螺杆阀0/30°倾斜，可360°旋转，增强涂料与元件的粘合面积 |
| 精密测重系统 | 读数精度0.01mg |
| 大容量供料系统 | 300CC，自动检测 |
| 增压系统 | 可将输入气压增加一倍再输出 |
