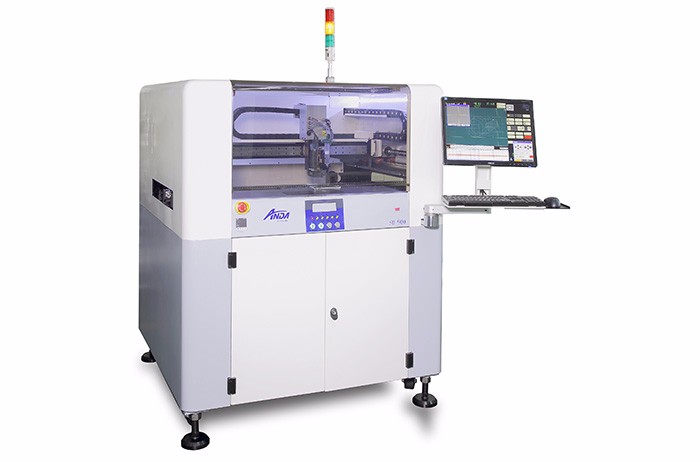

全自动高速led灯条点胶机
- 型号iJet-9
- 品牌安达
- 尺寸1200L 1260W 1380H (mm)
- 应用led灯条点胶
ANDA 全自动高速led灯条点胶机,应用于led的lens封装点胶工艺,搭载高速喷射阀,非接触式喷射点胶,速度可以达到800mm/S,点胶速度可以达到200点每秒。
应用范围:
底部填充、FPC封装、SMT点红胶、LED封装、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等。
ANDA 作为国内点胶系统、喷射技术及表面涂覆的先行者,自主研发了一系列的精密点胶与表面涂覆系统,广泛应用于SMT和PCB组装、半导体封装、LED封装机电 组装、平板显示器组装等,还可替代新能源应用及生命科学、军工产品的点胶与涂覆,是精密点胶、填充与涂覆的首选合作伙伴。
iJet-9点胶填充系统,具有精密、高速点胶与填充的特点,采用喷射式定量供料,工作时无需Z轴升降,突破了传统的接触式点胶方式,解决了拉尖、胶量 不均匀、伤及元件与产品等缺陷。大大提高了工作效率与产品品质。配备了强大的功能模块,应用灵活,是精密点胶与填充的首选设备。
产品特点
> 非接触式喷射点胶,Z轴不用升降
> 自动恒温,确保涂料的流动性一致
> 在线监控点胶量
>在线式输送系统 ,可与其他设备通讯
>精密视觉定位与自动视觉抽检系统
>基板翘曲无影响
>可任意搭载喷射阀、螺杆阀及气压阀
>模块式设计,可任意搭载选配项功能
>高速喷射,每秒最高200点
>可任意设定点的大小
>最小单点直径可达250微米
>最高涂料粘度可达25万CPS
>最小单点胶量可达0.015mg
>胶点形状一致,无拉尖现象
>最小喷射空间0.18mm
功能配置 | 技术参数及说明 |
整体式机架 | 1200L 1260W 1380H (mm) |
全电脑控制 | 专用工业电脑 |
CCD视觉定位 | 自动校准运行精度 |
输送轨道 | 分段打板 |
步进马达输送 | 20m/min |
自动调幅 | 单轨道:65~380mm |
X、Y、Z驱动方式 | 伺服马达 |
最高速度 | 800mm/S |
重复精度 | 0.02mm |
点胶行程 | X=870mm Y=380mm Z=30mm |
可搭载胶阀数量 | 1套 |
阀体加热 | 室温~80℃±3℃ |
涂料容量 | 30CC |
涂料检测 | 自动检测 |
阀嘴清洗装置 | 真空清理 |
输入气压报警 | 菜单+声光报警 |
扫描仪插口 | 232插口 |
通讯接口 | SMEMA |
编程模式 | 可导入任何贴片机文件或在线视觉编程 |
输入电压 | 220V 50~60HZ |
气压 | 6kg/cm2 |
总功率 | 3kw |
总重量 | 760kg |
安全标准 | CE |
选配项 | |
螺杆阀 | 供胶稳定精准,维护方便 |
喷射阀(气动式) | 最高点胶速度:200/S,含阀体加热系统 |
喷射阀(压电式) | 最高点胶速度:200/S,含阀体加热系统 |
工件加热系统 | 等待区上下加热,工作区下加热,室温~150℃±3℃ |
激光测高 | 激光自动高度检测,工件变形后可自动校准Z轴高度 |
精密测重系统 | 读数精度0.01mg |
增压系统 | 可将输入气压增加一倍再输出 |
