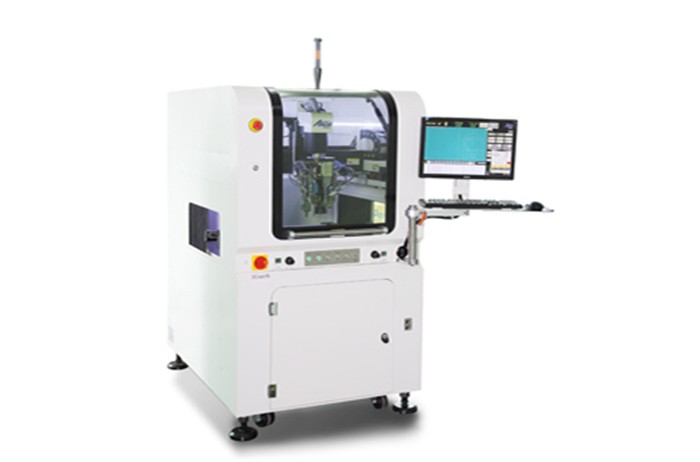

iCoat-6 选择性涂覆机 -
iCoat-6 选择性涂覆机
- 型号iCoat-6
- 品牌安达
- 尺寸900*1280*1614mm(L*W*H)
- 应用PCBA表面三防涂覆、堤坝工艺、涂防焊胶、DIP元件加固等
【安达自动】专业研发生产销售三防漆选择性涂覆机，三防涂覆机，主要应用于：PCBA表面三防涂覆、堤坝工艺、涂防焊胶、DIP元件加固等等工艺。
应用范围：
PCBA表面三防涂覆、堤坝工艺、涂防焊胶、DIP元件加固等
产品特点
>采用工控机+运动控制卡，WindowsXP操作系统，故障声光报警及菜单显示
>编程采用手动示教，操作简单快捷
>整体式钢制运动平台，确保运行平稳
>X、Y、Z、U四轴运动
>采用伺服马达+滚珠丝杆驱动
产品优势
>运行精度0.02mm,可自动消除误差
>配备3个胶阀
>胶阀可倾斜35°C，可360°C旋转
>胶阀自动清洗装置
>专用铝合金轨道及不绣钢输送链条
>独立涂料容器桶配备废气排放口
>配备SMEMA接口可与其他设备通讯
| 型号 | iCoat-6 |
| 外形尺寸 | 900*1280*1614mm(L*W*H) |
| 重量 | 600KG |
| 控制方式 | 工控机+运动卡 |
| 运行软件 | 安达选择性涂覆机控制软件+Windows |
| 编程方式 | 示教手柄/鼠键套 |
| 轴数 | X Y Z U |
| 驱动 | 伺服马达+滚珠丝杆 |
| 最大移动速度 | 700mm/s |
| 涂覆工作范围 | L460*W460mm |
| 元件最大高度 | 输送面上100下100mm |
| 旋转角度 | +-180°C |
| 定位精度 | 0.02mm |
| 重复精度 | 0.02mm |
| 轨道数量 | 1 |
| 调幅方式 | 自动 |
| 调幅速度 | 250mm/min |
| 输送高度 | 900+-20mm |
| 输送速度 | 2-5m/min |
| 传送方向 | L---R (R--L选配） |
| PCB边缘空间 | >=3mm |
| 传输马达功率 | DC24V 69W |
| 通讯接口 | SMEMA 接口 |
| 胶阀数量 | 2个 |
| 胶阀类型 | 针式胶阀、锥形喷胶阀、薄膜喷胶阀 |
| 可倾斜角度 | 2个 0--35° |
| 单次涂覆宽度 | 2-10/2-30mm(根据所选阀而异） |
| 涂料容量 | 5L |
| 排风要求 | 15m3/min |
| 电源 | AC220V 50-60HZ |
| 总功率 | 2.6KW |
| 气压 | 0.6Mpa |
| 编程器 | 标配 |
| 涂料检测 | 标配 |
| 视觉定位 | 标配 |
| 压板装置 | 标配 |
| 条码扫描 | 标配 |
| UPS | 标配 |
| 废液回收 | 标配 |
