iJet-6高速点胶机 -

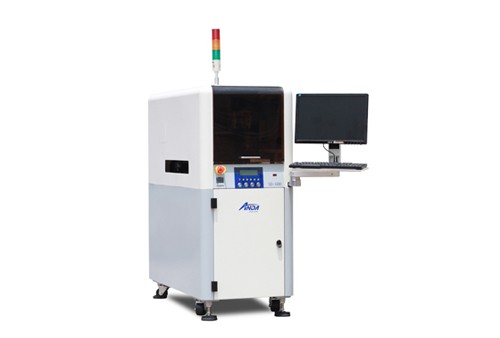

iJet-6高速点胶机
- 型号iJet-6
- 品牌安达
- 尺寸L690*W1325*H1785
- 应用
ANDA 作为国内点胶系统、喷射技术及表面涂覆的先行者，自主研发了一系列的精密点胶与表面涂覆系统，广泛应用于SMT和PCB组装、半导体封装、LED封装机电 组装、平板显示器组装等，还可替代新能源应用及生命科学、军工产品的点胶与涂覆，是精密点胶、填充与涂覆的首选合作伙伴。
应用范围：
底部填充、FPC封装、SMT点红胶、LED封装、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等。
ANDA 作为国内点胶系统、喷射技术及表面涂覆的先行者，自主研发了一系列的精密点胶与表面涂覆系统，广泛应用于SMT和PCB组装、半导体封装、LED封装机电 组装、平板显示器组装等，还可替代新能源应用及生命科学、军工产品的点胶与涂覆，是精密点胶、填充与涂覆的首选合作伙伴。
iJet-6点胶填充系统，具有精密、高速点胶与填充的特点，采用喷射式定量供料，工作时无需Z轴升降，突破了传统的接触式点胶方式，解决了拉尖、胶量 不均匀、伤及元件与产品等缺陷。大大提高了工作效率与产品品质。配备了强大的功能模块，应用灵活，是精密点胶与填充的首选设备。
产品特点
>非接触式喷射点胶，Z轴不用升降
>自动恒温，确保涂料的流动性一致
>在线监控点胶量
>在线式输送系统 ，可与其他设备通讯
>精密视觉定位与自动视觉抽检系统
>基板翘曲无影响
>可任意搭载喷射阀、螺杆阀及气压阀
>模块式设计，可任意搭载选配项功能
>高速喷射，每秒最高200点
>可任意设定点的大小
产品优势
>最小单点直径可达250微米
>最高涂料粘度可达25万CPS
>最小单点胶量可达0.015mg
>胶点形状一致，无拉尖现象
>最小喷射空间0.18mm
| 型号 | iJet-6 | iJet-6L |
| 外形尺寸 | L600*W1260*H1380 | L690*W1325*H1785 |
| 全电脑控制 | 专用工业电脑 | |
| 点胶区域 | X=330MM Y=430MM Z=30MM | X=430MM Y=450MM Z=30MM |
| CCD视觉定位 | 自动校准运行精度 | |
| 自动调幅 | 单轨道：65-450mm | |
| 步进马达输送 | 20m/min | |
| 输送轨道 | 配高温皮带输送 1段停板模式 | |
| X、Y、Z驱动方式 | 伺服马达+滚珠丝杆 | |
| 最高运行速度 | 1000mm/s | |
| 定位精度 | ±0.02mm | |
| 重复定位精度 | ±0.02mm | |
| 搭载胶阀 | 标配1套，可选配搭载两套阀 | |
| 胶阀加热 | 室温-80°C±3°C | |
| 通讯接口 | SMEMA | |
| 阀嘴清洗装置 | 自动检测 | |
| 输入气压报警 | 菜单+声光报警 | |
| 涂料容量 | 30CC | |
| 扫描仪接口 | 232接口 | |
| 编程模式 | 可导入任何贴片机文件或在线视觉编程 | |
| 输入电压 | 220V 50-60HZ | |
| 输入气压 | 6KG/㎝2 | |
| 总功率 | 2.5KW | 2.4KW |
| 安全标准 | CE | |
| 总重量 | 380KG | 450KG |
| 选配项目 | ||
| 胶阀 | PS-8100/JET-16/TDS-10/TDS-20/E-01/R-6 | |
| 分析天平 | 读数精度0.01mg | |
| 激光测高 | 激光自动高度检测，工件变形后可自动校准Z轴高度 | |
| 工件加热装置 | 工作区下加热，室温-120°C±3°C | |
